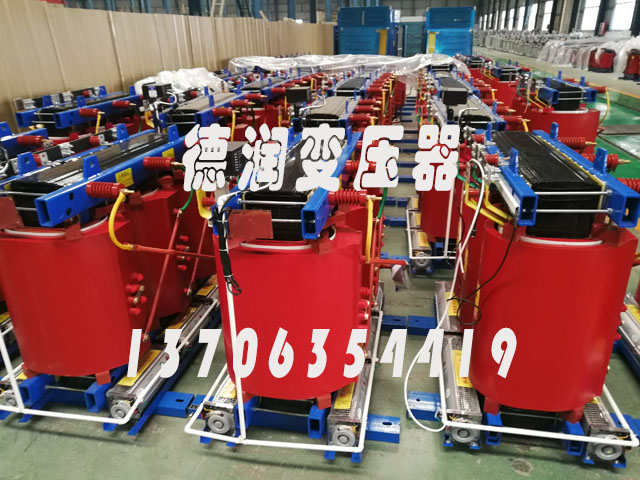

干式電力變壓器的結構相對緊湊且設計多樣，以滿足不同應用場合的需求。以下是干式電力變壓器結構的詳細說明：

　　一、主要組成部分

　　鐵芯

　　材料：干式變壓器的鐵芯通常采用高品質的硅鋼片制成，這些硅鋼片通過疊壓和焊接等工藝形成。

　　作用：鐵芯的主要作用是提供磁路，使電能能夠在繞組之間有效傳輸。為了減少渦流損耗，鐵芯常用薄硅鋼片交錯迭裝而成，并在硅鋼片表面涂有絕緣漆并經氧化處理形成絕緣層。

　　繞組

　　材料：繞組采用優質電絕緣材料包覆，以保證繞組的絕緣性能。例如，有些干式變壓器采用防火等級H級的漆包線繞制，具有優良的性能和散熱性。

　　結構：繞組通常包括高壓繞組、低壓繞組和中性線繞組(如有)，分別負責升降壓、輸送電能以及保護等功能。在繞制時，多采用圓柱形繞組結構，將低壓繞組靠近鐵芯，高壓繞組則同心地套在低壓繞組外面。

　　絕緣材料

　　種類：干式變壓器的絕緣材料主要采用無機材料，如玻璃纖維、環氧樹脂等。

　　作用：這些絕緣材料被涂覆在繞組和鐵芯表面，以防止電弧和放電，確保變壓器的安全運行。

　　外殼

　　材料：外殼通常采用耐腐蝕、防火的材料制成，如不銹鋼、鋁合金等。

　　作用：外殼的主要作用是保護變壓器內部元件免受外界環境的損害，如灰塵、濕氣等。同時，外殼還能起到散熱和隔離的作用。

　　二、結構形式

　　干式變壓器的結構形式主要有以下幾種：

　　箱式結構：采用全封閉結構，內部繞組和鐵芯完全密封在箱體內。箱體內填充絕緣材料，以達到絕緣、防水、防潮、防塵的效果。這種結構形式的干式變壓器占地面積小，可靠性高，維護方便，被廣泛應用于城市電網、工礦企業等。

　　開式結構：采用側板式結構，內部繞組和鐵芯暴露在外。通過繞組之間的空氣隙和繞組與鐵芯之間的空氣隙來實現絕緣。這種結構形式的干式變壓器透氣性好，散熱效果高，適用于石油、化工等行業。

　　帶殼式結構：內部繞組和鐵芯被帶殼包裹，殼體內填充絕緣材料。這種結構形式的干式變壓器可靠性高，運行穩定，被廣泛應用于電力、鐵路等領域。

　　三、其他附件

　　根據實際需求，干式變壓器還可以配備各種附件，如：

　　溫控顯示儀：用于實時監測變壓器的溫度，確保其在安全范圍內運行。

　　負載記錄儀：記錄變壓器的負載情況，有助于分析變壓器的運行狀況和進行維護。

　　直流電抗器：主要用于干式變壓器的直流部分，電抗器中流過的具有交流分量的直流電流。

　　進線電抗器：用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷。它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。

　　綜上所述，干式電力變壓器的結構緊湊且設計多樣，主要由鐵芯、繞組、絕緣材料和外殼等部分組成。不同結構形式的干式變壓器適用于不同的應用場合，同時還可根據實際需求配備各種附件以滿足特定的運行要求。
