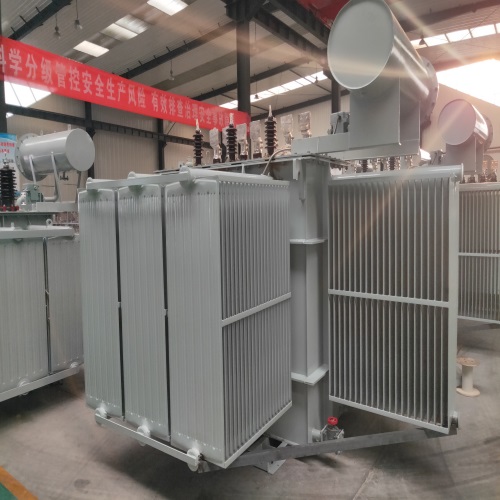

S20油浸式節能變壓器生產流程是一個復雜且精細的過程，它確保了變壓器的高能效、高安全性和長壽命。以下是S20油浸式節能變壓器生產流程的詳細解析：

　　一、前期準備階段

　　材料準備：生產S20油浸式節能變壓器所需的主要材料包括硅鋼片、絕緣紙、繞組線、變壓器油等。這些材料的選擇需符合相關標準和要求，以確保變壓器的性能和可靠性。

　　技術準備：根據變壓器的設計規格和參數，制定詳細的生產計劃和工藝流程。同時，準備相應的制造設備和工具，如繞線機、沖壓機、真空灌封設備等。

　　二、鐵心制作階段

　　硅鋼片剪裁：按照設計圖紙的要求，使用剪裁設備將硅鋼片剪裁成所需的形狀和尺寸。剪裁過程中需嚴格控制尺寸精度和表面質量。

　　疊裝與緊固：將剪裁好的硅鋼片按照一定的順序和層數疊裝起來，然后使用緊固件進行緊固，確保鐵心的緊密性和穩定性。

　　檢測：對鐵心的電氣性能進行檢測，如絕緣電阻、空載電流等，以確保其符合設計要求。

　　三、繞組制作階段

　　繞線：按照設計要求，使用繞線機將繞組線均勻地繞在骨架上。繞線過程中需嚴格控制繞線的層數、密度和均勻性。

　　絕緣處理：在繞組線之間和繞組與鐵心之間隔離一層絕緣紙，以防止電流短路。絕緣紙的選擇和放置需符合相關標準和要求。

　　干燥與浸漬：對繞組進行加熱和浸漬處理，以增強其絕緣性能。干燥和浸漬過程中需控制溫度、時間和浸漬液的濃度等參數。

　　檢測：對繞組的電氣性能進行檢測，如絕緣電阻、直流電阻等，以確保其符合設計要求。

　　四、器身裝配階段

　　組裝：將制造好的繞組和鐵心按照設計要求組裝在一起，形成繞組裝置。在組裝過程中需嚴格控制工藝參數和操作規程，確保繞組正確安裝在鐵心上。

　　絕緣處理：在繞組裝置和油箱之間加入絕緣件，以確保電流的正常流動和絕緣。

　　檢測：對器身進行電氣性能測試和機械強度測試等，以確保其符合設計要求。

　　五、油箱及附件制作階段

　　油箱制作：根據設計要求制作油箱，包括油箱的材質、形狀和尺寸等。油箱的制作需符合相關標準和要求。

　　附件制作：制作散熱器、閥門等附件，確保這些附件能夠滿足變壓器的運行要求。

　　檢測：對油箱和附件進行性能測試和質量檢測，以確保其穩定性和可靠性。

　　六、總裝及試驗階段

　　總裝：將所有零部件裝配在一起，形成一個完整的S20油浸式節能變壓器。在總裝過程中需嚴格控制裝配工藝和質量，確保產品的性能和可靠性。

　　真空灌封：將繞組裝置放入油箱中，通過真空灌封的方式將變壓器油灌注到油箱中。真空灌封過程需控制真空度和油的灌注速度等參數。

　　電氣性能測試：對變壓器進行電氣性能測試，如空載電流、負載損耗等，以驗證其能效等級和性能表現。

　　溫升試驗：在規定的條件下對變壓器進行溫升試驗，以驗證其散熱性能和熱穩定性。

　　負載試驗：對變壓器進行負載試驗，以驗證其在各種負載條件下的運行穩定性和性能表現。

　　七、出廠檢驗與包裝

　　出廠檢驗：對生產完成的S20油浸式節能變壓器進行全面的出廠檢驗，包括外觀檢查、電氣性能測試等，確保產品符合相關標準和要求。

　　包裝：對檢驗合格的產品進行包裝，包括內包裝和外包裝。包裝過程中需考慮產品的運輸和儲存要求，確保產品在運輸和儲存過程中不受損壞。

　　通過以上七個階段的生產流程，S20油浸式節能變壓器得以高質量地制造出來，滿足了電力系統對高效、穩定、安全的變壓器的需求。
