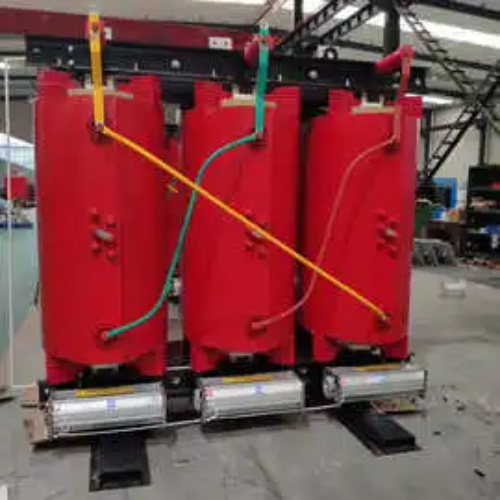

干式變壓器的繞阻和鐵心是傳遞和變換電磁能量的主要部件，確保其運行是許多人關心的問題。數據顯示，鐵心難題造成的故障占干式變壓器總事故第三位。生產制造單位早已高度重視干式變壓器鐵心的不足，并且對鐵心金屬波紋管波紋軟管的接地裝置展開了監管，接地裝置開展技術革新。

　　運營部門也將鐵心故障檢測與發覺提及了非常高的水準。但是，干式變壓器鐵心常見故障依然屢屢發生，主要是因為鐵心多點接地和鐵芯接地裝置欠佳。下面詳細介紹其故障判定和處理辦法。

　　1鐵心正常時必須一點接地的主要原因

　　當干式變壓器正常運行時，通電繞阻和機油箱之間有靜電場，鐵心和其它金屬部件在電場中。因為電容器分布不均勻，磁場強度不一樣，假如鐵心的金屬波紋管波紋軟管不可以接地裝置，也會產生充電放電狀況，毀壞固體絕緣和油絕緣強度，因此鐵心務必接地裝置一點。

　　鐵心由鐵氧體磁芯和金屬波紋管波紋軟管構成。為了降低渦旋，片間有一定的接地電阻(一般只有幾Ω到幾十歐姆)。因為片間電容器巨大，在電磁振蕩中可以看作通道，因而整個鐵心卷繞的電位差能通過一點接地在鐵心中牽制在地電位。

　　假如鐵心或者其金屬結構主要有兩個之上(多一點)接地裝置，則接地點中間也會產生閉合回路，其鍵鏈一部分磁通量，感應電流，產生環城路，造成局部過熱，乃至損壞鐵心。

　　干式變壓器鐵心僅有一點接地，便是正常的接地裝置。換句話說，鐵心的金屬波紋管波紋軟管務必接地裝置，務必接地裝置。

　　鐵心常見故障關鍵一般由原因引起，一是施工技術欠佳造成短路故障，二是金屬波紋管波紋軟管配件和外在因素造成多點接地。

　　2鐵心多點接地種類

　　(1)干式變壓器安裝完畢后，燃油箱機蓋上運輸卡簧未翻轉或清除，產生金屬波紋管波紋軟管多點接地。

　　(2)因為鐵心夾件肢板離芯柱太近了，鐵心卷繞因種種原因翹起來，碰觸夾件肢板，產生金屬波紋管波紋軟管多點接地。

　　(3)鐵軛絲桿軸套太長，與鐵軛卷繞撞擊，產生新的接地點。

　　(4)鐵心下夾件踮腳與鐵軛間的絕緣紙板脫落或毀壞，使踮腳鐵軛處卷繞接地裝置。

　　(5)具備潛油泵設備的大中型干式變壓器，因為潛油泵軸承磨損，金屬粉進到機油箱，附著在機油箱底端，在電磁感應的作用下產生公路橋梁，下鐵軛與踮腳或箱內聯接，產生金屬波紋管波紋軟管多點接地。

　　(6)油變干式變壓器油蓋里的溫度表座椅套太長，和上夾件或鐵軛、旁柱邊沿觸碰，產生新的接地點。

　　(7)金屬材料臟東西掉入油變干式變壓器機油箱，使鐵心卷繞與殼體接入，產生接地裝置。

　　(8)下夾件臺階中間的木墊板返潮或表面太臟，粘附比較多的油垢，使之絕緣阻值降至零，產生多點接地。

　　3.多點接地異常情況

　　(1)鐵心造成渦旋，磁損提升，鐵心金屬波紋管波紋軟管局部過熱。

　　(2)多點接地嚴重的話，長時間未解決，干式變壓器連續操作也會導致油繞阻超溫，使油紙絕緣慢慢衰老，造成鐵心卷繞2個電纜護套衰老掉下來，造成更多的鐵心超溫，鐵心損壞。

　　(3)長期多點接地，使油變干式變壓器油變質，造成易燃氣體，使氣體繼電器姿勢。

　　(4)鐵心超溫造成木制墊板和夾件炭化。

　　(5)很嚴重的多點接地會燒毀電線接頭，使干式變壓器喪失正常一點接地，后果很嚴重。

　　(6)多點接地也會造成充放電。

　　4.檢驗多點接地常見故障

　　鐵心多點接地故障判斷方法一般從兩個方面開展:

　　(1)開展氣相色譜分析。在色譜中，假如氣體中甲烷氣體和環己醇的含量高，而一氧化碳和二氧化碳的成分和過去對比基本沒有變化，或是成分正常的，則說明鐵心超溫，有可能是多點接地所造成的。

　　液態二氧化碳出現在了色譜中，表明鐵心早已間歇性多點接地。

　　(2)精確測量電線接頭是否存在電流量。在干式變壓器鐵心外引接地裝置套管的接地導線上，用鉗形表精確測量導線上是否有電流量。干式變壓器鐵心正常的接地裝置時，因為沒有電流回路，電線接頭里的電流量不大，為mah級(一般小于0.3A)。若有多點接地時，鐵心主磁通周邊等同于有短路故障匝，匝內穿過電場，該值在于故障原因和正常接地點的位置關系。

　　5.清除多點接地常見故障

　　(1)干式變壓器停機時的臨時排除方法:

　　②有外引電線接頭，假如故障電流比較大，可以稍微開啟接地線運作.可是應加強監管，避免故障原因消失之后鐵心發生飄浮電位差。

　　②假如多點接地常見故障不穩，能將滑線電阻串入工作中電線接頭，使電流量控制在1A下面。滑線電阻的選擇是將正常運轉電線接頭開啟測得工作電壓除于地線上電流量。

　　③用色譜檢測故障原因的產氣率。

　　④通過測量尋找準確的故障原因后，假如無法處理，鐵心的正常工作接地裝置片可以移動到故障原因的同一位置，大大降低電場。

　　(2)徹底地維護保養對策。監測發現干式變壓器有多點接地故障后，可停下來的干式變壓器需及時終止，撤出后該徹底解決多點接地常見故障。清除該類故障方式應依據多點接地的類型和緣故采取相應維護保養對策。但某些情況下，斷電吊芯后找不著故障原因。為了能準確找到接地點，當場可以采取以下措施。

　　①DC法。開啟鐵心金屬波紋管波紋軟管與夾件的連接片，將6VDC引進軛兩邊的鐵氧體磁芯，隨后用DC電流表先后精確測量各個鐵氧體磁芯中間電壓。當工作電壓等于零或表標示反方向時，可以認為是常見故障接地裝置。

　　②交流方式。將干式變壓器低壓繞組傳送到交流電流220~380V，這時鐵心里的金屬波紋管波紋軟管有磁通量。若是有多點接地常見故障，用毫安表測量電流(變壓器鐵芯和夾件的射頻連接器應開啟)。用毫安表順著鐵軛的每個等級分步驟精確測量。當毫安表里的電流為零時，這也是故障原因。
