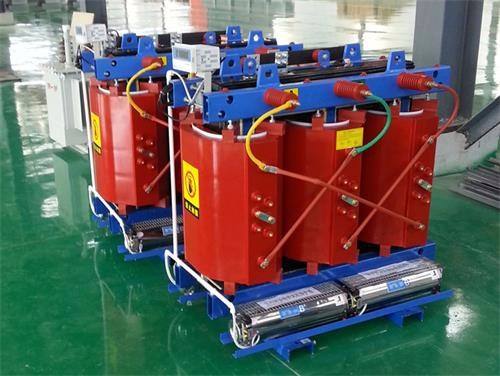

干式變壓器結構

作者：干式變壓器廠日期：2020-10-13 人氣：958

　　干式變壓器想要保障運行的安全與穩定和干式變壓器的各種組成結構有著直接的聯系，干式變壓器的組成結構有很多，那么下面我們就來了解一下干式變壓器的結構組成吧;

　　組成結構:

　　1：器身(包括鐵芯、繞組、絕緣)

　　2：干式變壓器油

　　3：油箱

　　4：冷卻裝置

　　5：調壓裝置

　　6：保護裝置(吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等)

　　7：出線套管

　　重要組成部件詳細

　　1、鐵心材料：

　　干式變壓器使用的鐵心材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，干式變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密

　　度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，

　　2、繞制干式變壓器通常用的材料有

　　漆包線，沙包線，絲包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下好用Q2型號的高強度的聚脂漆包線。

　　3、絕緣材料

　　在繞制干式變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的干式變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

　　4、浸漬材料：

　　干式變壓器繞制好后，還要過后一道工序，就是浸漬絕緣漆，它能增強干式變壓器的機械強度、提高絕緣性能、延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料。

　　技術參數

　　額定容量：5至1600KA

　　高壓：11/10.5/10/6.3KV

　　低壓：0.4KV

　　阻抗電壓：4/4.5%

　　以上是常見的干式變壓器的組成的元件和組成元件地各個部分的詳細地介紹供大家進行參考，對于干式變壓器的組成您還有什么其他的疑問和意見的話請登錄我們的網站進行詳細去了解吧!
